“測”得“準”:微波水分在線分析儀，測量準確、快速、安全、可靠、零維護

自學習自優化:模糊PID控制技術，系統具備自學習能力，持續優化

“控”得“準”:水分穩定在目標值,無穩態誤差

“控”得“穩”:控制精度不受工況變化影響，精度優于0.3%

“調”得“快”:調節時間＜3分鐘

      自動測控系統由測量單元、控制單元和執行單元三大核心部分組成。測量單元主要包括微波水分在線分析儀、電磁流量計和壓力變送器;控制單元主要包括PLC和智能控制軟件;執行單元主要包括電動調節閥和電動切斷閥。通過精確可靠的測量數據，提供給PLC,智能控制模型進行分析處理后下發給執行單元，實現混合料的自動配水。

水分范圍:0～15%(根據應用而定)

測量精度: ±0.3%(均勻物料可達0.1%)

響應時間: ＜1us

信號輸出:4～20mA 串口RS485

質量補償:現場皮帶秤或自帶西門子超聲波料位計

電源供應:AC220 50Hz

測量物料:燒結混合料、球團、焦炭、煤炭、煙包等

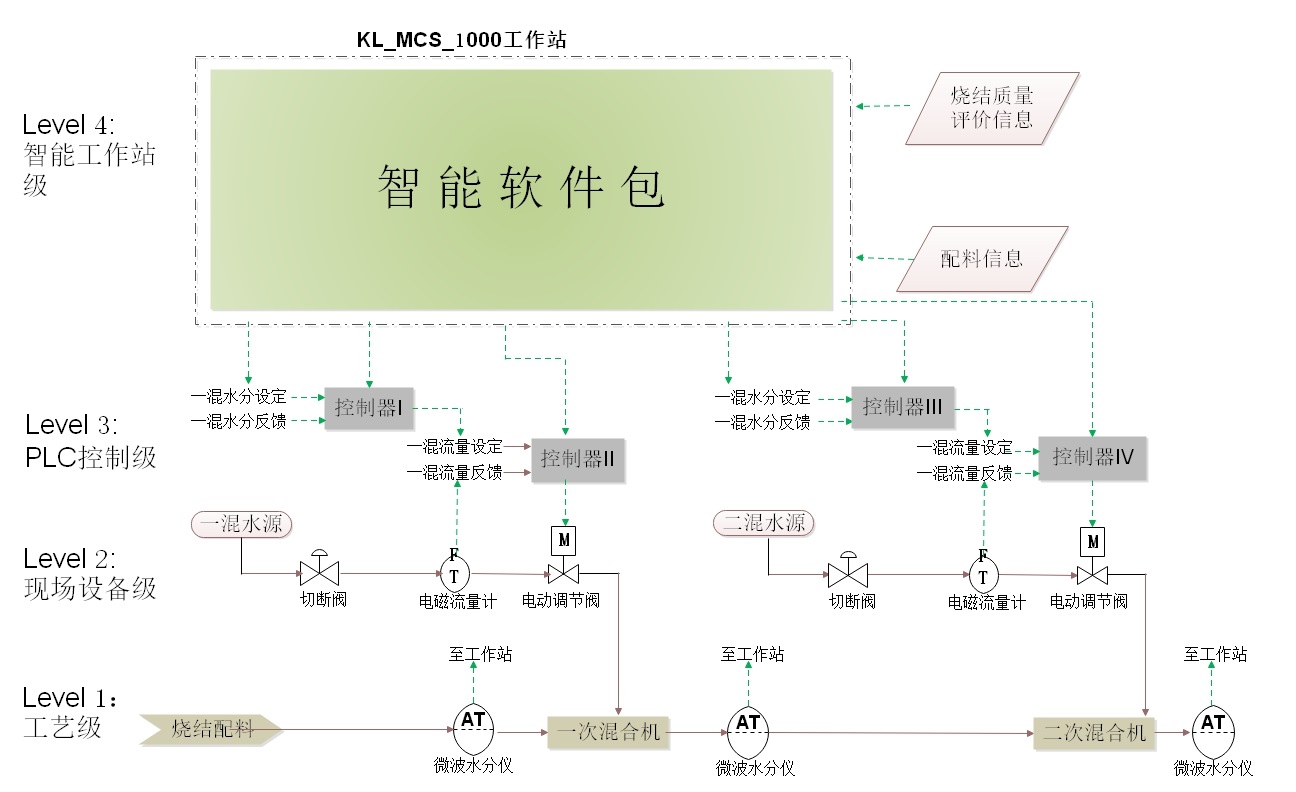

系統控制模型由現場工藝傳感級、儀表級、PLC控制級和智能工作站級組成?，F(xiàn)場工藝傳感級包括:一混入口、一混出口、二混出口三個水分測量;儀表級包括一混、二混配水的調節閥、切斷閥和流量計；PLC控制級采用兩級串聯PID控制方式，按智能系統工作站給定的策略調節控制加水流量，將水分穩定維持在目標設定值;智能工作站是整個系統的大腦，具備推理與持續學習優化的能力。 智能系統工作站實時采集各個測點的水分測量值、配料信息等實時工況數據,并將這些定量的工況數據通過內部的模糊器轉化為推理機可以理解的模糊描述。
